„Plate on demand“ – Flexodruckform auf Abruf

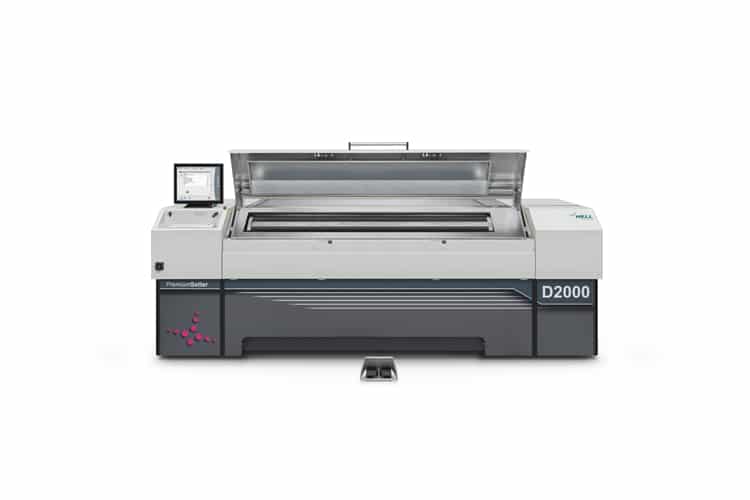

Der PremiumSetter D2000 von Hell Gravure Systems ist für die Laserdirektgravur elastomerer Flexosleeves und Flexodruckplatten ausgelegt (Quelle: Hell Gravure Systems)(Photo Credit: Uwe Reicherterr www.uwe-reicherter.de)

Im Offsetdruck wurde die Herstellung von Druckplatten weitestgehend standardisiert. Das prozessbeteiligte Equipment ist übersichtlich und umfasst wenige, leicht zu bedienende Geräte. Der hohe Standardisierungsgrad sowie die geringe Komplexität des Plattenherstellungsprozesses haben dazu geführt, dass ein Großteil der Offsetdrucker heute ihre Druckformen selbst herstellen. Doch wie sieht es im Vergleich dazu im Flexodruck aus?

Der Status der Druckformherstellung im Flexodruck
Im Flexodruck ist es allgemein üblich, dass Druckformen in Servicehäusern gefertigt und dem Drucker zugeliefert werden. Schaut man sich die Beweggründe an, fallen direkt zwei Umstände auf. Der Fertigungsprozess einer fotopolymeren Druckform ist vielstufig und erfordert umfangreiches Equipment. Über die materiellen Ressourcen hinaus benötigt die Erstellung hochwertiger Flexodruckformen einiges an Fachwissen.

Anzeige

Die Druckdaten müssen „flexogerecht“ aufgearbeitet werden, Farbprofile sind den Druckbedingungen entsprechend anzupassen und auch die Prozessparameter in der Druckformherstellung müssen kontrolliert werden. Diese materiellen und personellen Rahmenbedingungen sind in den Druckereien häufig nicht vorhanden. Schlussfolgernd ist die Hürde für die Druckereien, die Produktion der Druckformen in das eigene Haus zu verlagern, sehr hoch.

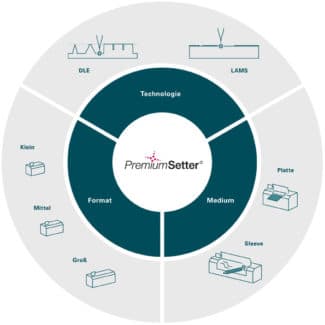

Hell Gravure System bietet seinen PremiumSetter für die Laserdirektgravur (DLE) von elastomeren Flexosleeves und Flexodruckplatten in unterschiedlichen Formatgrößen und Konfigurationen an (Quelle: Hell Gravure Systems)

Die Verschlankung der Druckformherstellung
Die Fertigung einer fotopolymeren Flexodruckform erfordert bis zu sieben teils analoge Prozessschritte. Das heißt, Drucker müssten Investitionen in Belichter, Wascher, Laser, Trockner/Finisher und eventuell auch in ein Laminiergerät sowie eine Destillierungsanlage tätigen, um die Voraussetzungen für eine „Inhouse Produktion“ zu schaffen. Alles in allem ein personal-, platz- und letztlich kostenintensives Unterfangen.

Besteht zudem die Anforderung, endlose Druckmotive umzusetzen, müsste neben der Plattenfertigung auch das Equipment zur Fertigung von Drucksleeves bereitgestellt werden.
Einen Ausweg aus dieser Misere bietet die voll digitale Laserdirektgravur. Die Bebilderung des druckfertigen Klischees geschieht mit nur einem Gerät in einem einzigen Schritt.

Ein hochenergetischer Laser formt das dreidimensionale Relief in einem Arbeitsgang aus. Die Bedienung des Lasers ist überaus einfach und nach einer kurzen Einweisung auch von Laien handhabbar. Direktgravur-Anlagen können zudem als Hybridmaschine konfiguriert werden, sodass Druckplatten und Sleeves mit nur einem Gerät gefertigt werden können.
Sind Direktlaser langsam?

Die Druckqualität hat sowohl bei Fotopolymer- als auch bei Elastomerdruckformen ein äußerst hohes Niveau erreicht, so dass die Druckqualität an sich häufig nicht mehr der ausschlaggebende Faktor für die Wahl der Druckform ist.

Elastomer-Runddruckformen und -Platten benötigen für ihre Herstellung nur zwei Arbeitsschritte: die Laserdirektgravur und die Reinigung der gravierten Oberfläche mit Wasser
(Quelle: Hell Gravure Systems)

Direktlaser sind heute in der Lage, bis zu 1m² Druckform innerhalb einer Stunde zu gravieren und dies bei höchster Auflösung von 5080 dpi mit einer Rasterweite von bis zu 80l/cm. Bei einer Produktion im Zwei-Schichtbetrieb wäre es somit möglich, einen Kapazitätsbedarf von rund 4000 m² im Jahr zu decken.
Der große Vorteil fotopolymerer Druckformen ist der Durchsatz an Quadratmetern je Stunde, dieser liegt um ein Vielfaches höher als in der Laser-Direktgravur. Bei Servicehäusern liegt es in der Natur der Sache, dass eine hohe Anzahl an Quadratmetern produziert werden muss, um profitabel zu bleiben. Für Druckereien jedoch reicht die Produktivität eines Direktgravur-Lasers in vielen Fällen aus.

Integration in die Druckerei
Anlagen für die Direktgravur von elastomeren Werkstoffen benötigen eine äußerst geringe Stellfläche und bestehen aus einer übersichtlichen Anzahl an Aggregaten. Nach der Lasergravur ist die Druckform lediglich mit einem Hochdruck-Wasserstrahl und Bürste zu reinigen, dies kann in Handarbeit oder durch den Einsatz vollautomatischer Waschanlagen geschehen. Die Installation einer solchen Technik ist innerhalb weniger Tage realisierbar.

Unmittelbar nach Direktgravur und Reinigung wird der leichtgewichtige Druckformsleeve in die Flexodruckmaschine eingebaut
(Quelle: Hell Gravure Systems)

Hardwareseitig könnte die Druckerei also relativ einfach in die Lage versetzt werden, ihre eigenen Druckformen „auf Knopfdruck“ zu fertigen.
Bleibt die Frage, wie die Aufbereitung der Druckdaten realisiert wird. Insofern keine Druckvorstufe in der Druckerei vorhanden ist, kann es eine gangbare Lösung sein, die Erzeugung der Druckdaten bei den klassischen Druckvorstufenhäusern zu belassen und lediglich die Bebilderung der Druckformen in die Druckerei zu verlagern. Die Versorgung des Lasers mit Gravurdaten kann über eine webbasierte Schnittstelle realisiert werden.

Kurze Wege in die Druckmaschine mit „Plate on demand“
„Plate on demand“ bedeutet, die Bebilderung der Flexodruckform in die Druckerei zu verlagern. Ein großer Vorteil, der sich daraus für alle Prozessbeteiligten ergibt, ist die schnelle Verfügbarkeit der Druckform an der Druckmaschine. Nach Freigabe des Motivs erzeugt der Drucker die benötigten Druckformen und befindet sich innerhalb kürzester Zeit im Druck. Es entfällt der Zwischentransport vom Prepresshaus zum Drucker, was wiederum Kosten reduziert und die Umwelt schont.

Hell Gravure Systems informiert während der virtuellen Drupa über seine neuesten Produktlösungen. Sie möchten mehr erfahren? Klicken Sie hier

Defekte Flexodruckformen führen häufig dazu, dass Aufträge unterbrochen werden müssen, da die Beschaffung von Ersatzdruckformen teils zeitintensiv ist. Mit einer im Haus befindlichen Direktgravuranlage wäre es dem Drucker möglich, innerhalb kürzester Zeit eine Ersatzdruckform an der Druckmaschine bereitzustellen, ohne den Auftrag unterbrechen zu müssen.

Resümee
Zusammengefasst bleibt festzuhalten, dass mit geeigneter Technik das „Time to Market“ im Flexodruck verkürzt werden kann. Direkte Lieferwege können dabei helfen, Kosten zu reduzieren und die Stillstandzeiten an der Druckmaschine gering zu halten.
