Inspektions-System für Hersteller von Blasfolien-, Gießfolien-, Coating- und Converting-Anlagen
Neue vorkonfigurierte Oberflächenkontrollsysteme für die Folien-Detektion
von Ansgar Wessendorf,

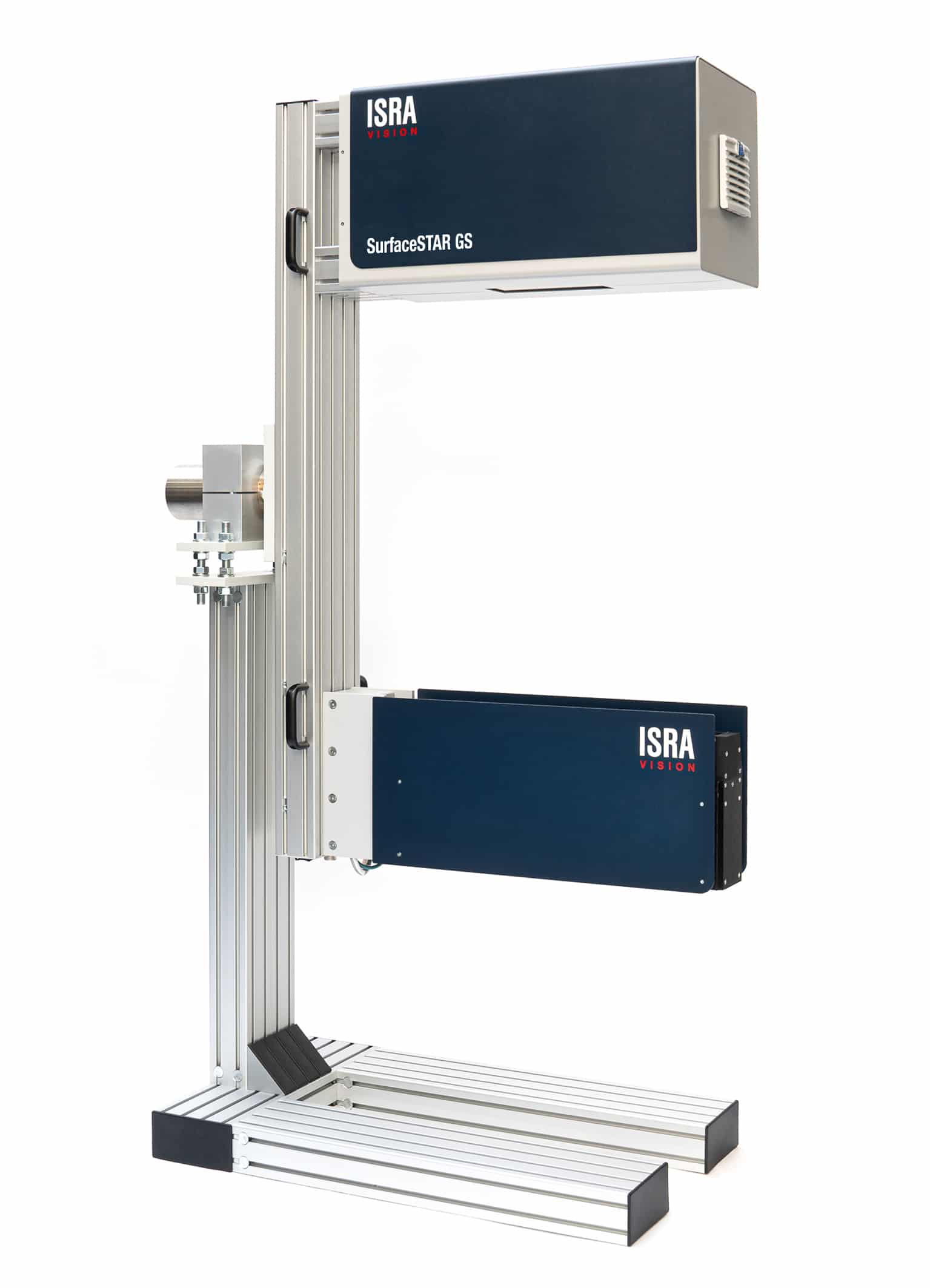

Der SurfaceStar GS (Gel Sensor) ist eine kompakte All-in-One-Lösung zur Detektion von Gels, Einschlüssen und Black Spots während der der Folienherstellung
(Quelle:Isra Vision)(Photo Credit: Carsten Nachlik)
Surface Star SIS (Surface Inspection System) von Isra Vision ist ein Inline-Inspektionssystem für die automatische Erkennung von Folienoberflächendefekten (z.B. Gels, Einschlüssen und anderen Fehlern). Es umfasst die Kamerabank mit einer High-End Embedded Vision Kamera sowie die LED-Beleuchtung. Abgerundet wird das Paket durch die Smash-Inspektionssoftware und die browserbasierte Benutzeroberfläche.
Die SurfaceStar-Kamera- und Beleuchtungstechnologie stammen aus der Smash-Baureihe und werden von Isra Vision entwickelt und gefertigt. Abhängig von der Bahnbreite lassen sich Oberflächendefekte ab einer Größe von etwa 100 µm zuverlässig erkennen und klassifizieren. Die Standard-Inspektionsbreite beträgt zwischen 200 mm und 1600 mm. Andere Breiten sind auf Anfrage möglich.
Anzeige
Dank des Plug-and-Play-Ansatzes soll sich das SurfaceStar SIS einfach und schnell in die Umgebung beim Kunden integrieren lassen. Die im Lieferumfang enthaltene Software enthält neueste Funktionen, sogenannte „Auto-X-Features“, einen selbstlernenden KI-basierten Klassifikator und soll dadurch ein schnelles Hochfahren der Produktion ermöglichen.
Neuer Gel-Sensor ermöglicht Closed-Loop-Regelung
Der SurfaceStar GS (Gel Sensor) ist ein kompakter Inspektionssensor zur Detektion von Gels, Einschlüssen und Black Spots während der Blown- / Cast-Folienherstellung. Der Sensor vereint alle erforderlichen Komponenten wie Embedded Kamera, LED-Beleuchtung und Sensor in einem System. Die Breite des Sichtfelds beträgt 400 mm. Die im Lieferumfang enthaltene GS-Software basiert auf der Smash-Technologie von Isra Vision. Zum Betrieb benötigt der SurfaceStar GS erstmals keinen Benutzerbildschirm, sondern kann über handelsübliche mobile Endgeräte (Smartphone, Tablet-PC usw.) genutzt werden.
Das Sensorsystem ist als fertige Plug-and-Play-Komponente für den direkten Einbau durch den Anlagenhersteller oder als Nachrüstsatz für bestehende Fertigungslinien verfügbar. Dabei kann das System über vorhandene Anflanschpunkte oder optional mittels Stehfuß in die Linie eingebaut werden. Der SurfaceStar GS unterstützt die Industrie 4.0-Standards OPC (Open Platforms Communications) und MQTT (Message Queuing Telemetry Transport) und kann damit direkt mit der vorhandenen Prozesssteuerung kommunizieren. So ergibt sich ein geschlossener Regelkreis, der Fehler zählt und überwacht, wenn sie entstehen. Dadurch lassen sich z. B. mögliche Probleme durch Temperaturschwankungen während der Extrusion zum frühestmöglichen Zeitpunkt erkennen und durch entsprechende Adaption der Prozessparameter beheben. Dies trägt dazu bei, fehlerhafte Produkte zu vermeiden und die Kosten zu senken.
