Flexo-Preprint mit DFTA-Rastertechnologie

Durch den speziellen Flexo-Rastertechnologie DFTA Screen V4.2 der DFTA ergeben sich neue Möglichkeiten für Wellpappenanwendungen. Um dieses Potenzial praktisch zu ermitteln, wurden Testdrucke und Druckmuster mit Druckplatten, welche die neue Rastertechnologie enthalten einem hochweißen Wellpappe-Topliner produziert. Die Ergebnisse sind in der neuen Mustermappe dokumentiert.

von Bernd Schuldt

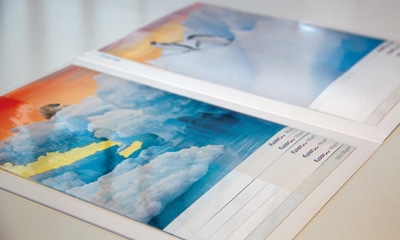

Sappis neue Kampagne für den Topliner Fusion basiert auf dem Konzept des „Eisberg-Prinzips“: Laut Sappi bietet der Topliner mehr als die Oberfläche verspricht. Das soll allein schon das Innenleben der sechsseitigen Mustermappe zum Aufklappen zeigen. Sie enthält auf der zweiten und dritten Seite je sechs Einlegebögen. Die ersten sechs Einleger – Topliner-Grammaturen zwischen 90 und 180 g/m2 – sind im Offset gedruckt, die zweiten sechs Musterbögen im Flexodruck. Sie bieten so eine aussagekräftige Gegenüberstellung der beiden führenden Druckverfahren für den Wellpappen-Preprint.

Eine Besonderheit ist, dass für den Flexodruck eines der neuen HD Flexodruck-Rasterverfahren eingesetzt wurde, welches den Flexodruck in der Druckanmutung dem Offsetdruck nahezu gleichsetzt. Realisiert hat den Flexodruck das DFTA-Technologiezentrum an der Hochschule der Medien (HdM) in Stuttgart.

Einstieg in HD Flexodruck

Nicht nur im Offsetdruck, in dem die Messlatte schon immer sehr hoch liegt, sondern auch im Flexodruck steigen die Qualitätserwartungen seitens der Kunden. Schon seit einigen Jahren gibt es unter der Bezeichnung „HD Flexodruck“ Technologien, die Flexodruckereien und Flexo-Druckformherstellern den Einstieg in den hochqualtativen Verpackungdruck ermöglicht.

Es geht dabei um verschiedene Maßnahmen, die zur Verbesserung des Drucks von fotografischen Abbildungen und anderen filigranen grafischen Elementen des typischen Verpackungsdrucks beitragen. Mitte des Jahres hat das DFTA-Technologiezentrum (TZ) mit dem DFTA Screen Version 4.2 eine eigenentwickelte Rastertechnik für den Flexodruck herausgebracht. Die DFTA positioniert den neuen Raster als weitere Technologie zur Bereicherung der Spielklasse „HD Flexodruck“, sieht ihre Zielsetzung jedoch ausdrücklich nicht darin, die etablierten Techniken dieser Liga in Frage zu stellen.

Der DFTA Screen 4.2 soll vielmehr denjenigen den Zutritt ermöglichen, denen das Investitionsvolumen für die oft kostspieligeren Belichtertechniken nicht zur Verfügung steht. Fakt ist auch, so betont das DFTA-TZ, dass die Techniken anderer Hersteller derzeit jedoch noch einen deutlich höheren Grad an Automatisierung bieten.





Positive Erfahrung im Praxiseinsatz

„Unsere Erfahrungen mit Sappi Fusion waren durchweg positiv. Gerade durch seine Oberflächeneigenschaften ist es im Flexodruck einfach und dennoch qualitativ hochwertig zu bedrucken“, bestätigt Prof. Dr. Martin Dreher, wissenschaftlicher Leiter am DFTA-Technologiezentrum. Die Flexoeinleger für die Musterpappen wurden am DFTA-Technologiezentrum auf einer Bobst Fischer & Krecke Flexpress 6S/8 mit vier Druckfarben plus Lack bedruckt.

Der Topliner Fusion, das speziell für den Einsatz mit und auf Wellpappen entwickelt wurde, zeichnet sich nicht nur durch eine hochweiße Oberfläche aus, es weist darüber hinaus noch weitere Eigenschaften auf: wie gute Laufeigenschaften, eine lebensmittelsichere, ISEGA zertifizierte Ausrüstung und reduzierte Transport- und Logistikkosten. Bei der Kaschierung auf Wellpappe ist der Leimverbrauch gering. Durch präzise Falzungen ohne erkennbaren Bruch lassen sich homogene Verpackungen und Displays konstruieren. Alle diese Eigenschaften werden mit den neuen Mustermappen anschaulich verdeutlicht.

„Wir möchten damit sowohl jene Kunden ansprechen, die im technischen Bereich tätig sind, als auch das weite Feld der Kreativen begeistern,“ sagt Wiebke Perrey, Marketing Communications Specialist Speciality Papers bei Sappi Europe. Die neue A4-große Mustermappe besteht aus einer komplett weißen FWelle, die beidseitig mit Fusion im Flächengewicht von 180 g/ m2 kaschiert, gestanzt und konfektioniert wurde.

Viele Extras

Geschlossen wird die Mappe von zwei Magneten. Die Magnetverschlüsse lassen sich sauber aufbringen und leiden auch bei häufigem Öffnen und Schließen keinen Schaden. Sie können nicht knicken oder nachgeben wie etwa Laschen oder andere Verschlusstechniken. Und auf die Haltbarkeit kommt es an, die neue Fusion Mustermappe soll schließlich benutzt werden. Man soll sie öffnen und mit dem Finger durch die Musterdrucke blättern. Die Außenseite der Mappe ist im Offsetdruck gedruckt. Sie wurde vollflächig mit Mattfolie kaschiert. Das Logo „Fusion“ wurde hochgeprägt, einzelne Elemente des Eisberges wurden mit einem Reliefstrukturlack versehen. Eine Besonderheit der Fusion Mustermappe ist ein Mini-Eisbärdisplay.

Hier soll der Bastelinstinkt der Nutzer geweckt werden. Für den Eisbärbastelbogen wurde Fusion im Flächengewicht von 160 g/m2 auf eine offene F-Welle kaschiert und anschließend gestanzt. Der zweiteilige Eisbär lässt sich leicht herausbrechen und zu einem schreibtischtauglichen Display zusammensetzen. „Dabei kann man schön mit dem Material spielen und deutlich erkennen, dass es keinen Knickbruch an den Kanten gibt“, sagt Wiebke Perrey.

Ein weiteres Extra ist der rückseitig aufgedruckte QRCode, der zu Sappis neuer Fusion-Microsite führt. Wie auch auf der Mustermappe steht in der Online-Version das Eisberg-Motiv im Mittelpunkt.



Vorteile des neuen Flexorasters

Im Gegensatz zu anderen Flexorastern erstrecken sich die Vorteile des DFTA Screen V4.2Im Gegensatz zu anderen Flexorastern über mehrere Bereiche. In der Repro lassen sich durch die lineare Abbildungscharakteristik in den Lichtertonbereichen unerwünschte Kanten ohne jegliche Gegenmaßnahmen vermeiden. Bilddaten wie die Tierfotos im Eismeer mussten daher nicht retuschiert werden. Die Übernahme von Bilddaten aus anderen Druckverfahren wird bedeutend erleichtert und das Farbmanagement kann besser wirken.

Bereits moderate Korrekturen an den Druckkennlinien bringen den Druck sehr nahe an den oft als Referenz verwendeten Offsetdruck: „Auch aus diesem Grund haben wir die Offset- und Flexodrucke der neuen Fusion-Mustermappe direkt neben einander gestellt. Man erkennt sehr gut, dass der Qualitätsschub im Flexodruck enorm ist“, sagt Wiebke Perrey.

In der Druckformherstellung bringt der DFTA Screen V4.2 den Vorteil, den sogenannten „Bump-up“, sprich die Anhebung der Tonwerte im Bild, schon mitzubringen. Dieser muss also nicht extra angewendet werden. Außerdem wird mit einer konservativen Bildauflösung gearbeitet, die die Dateien der Farbauszüge klein hält und die Verarbeitung beschleunigt.

Im Druck funktioniert der DFTA Screen V4.2 nach bisherigen Erkenntnissen mit Rasterwalzen moderater Feinheit, sprich extrem hoch linierte Rasterwalten sind nicht unbedingt nötigt. Er liefert bei Standardauflösung eine Feinheit von etwa 60 L/cm. In der Kombination mit Druckplatten für eine besonders hohe Farbübertragung, die heute verfügbar sind, kann die Montage eine Stufe weicher erfolgen als üblich. Damit werden außer der Optimierung der Druckkennlinie auch die Bildung von Querstreifen und der Verschleiß von Druckformen und Druckmaschine reduziert.

Sehr dünn und doch stabil

Der Wellpappenliner Fusion vereinigt den Weißegrad und die Eigenschaften eines Bilderdruckpapiers gepaart mit optimalen Oberflächeneigenschaften sowie der Stabilität eines Wellpappenliners. Im Gegensatz zu GD2-Materialien, die einen hohen Anteil an Altpapier enthalten, handelt es sich bei Fusion um einen hochweißen Druckträger, der vollständig aus Frischfasern besteht. Das heißt, das Material ist auch geeignet für den direkten Kontakt auf trockenen und fettigen Lebensmitteln. Ein Punkt, auf den Verpackungsentwickler heute mehr und mehr achten, sind portooptimierte Materialien und Verarbeitungsmethoden. Mit dem wachsenden Umweltbewusstsein des Marktes wird eine Tendenz zur Materialeinsparung erkennbar.

Der in geringen Flächengewichten erhältliche Topliner Fusion belegt, dass man deutlich leichtere Grammaturen im kaschierten Wellpappeverbund verwenden kann, ohne Kompromisse bei der Qualität, Stabilität und Leistung eingehen zu müssen. Nach Aussage von Sappi gewährleistet Fusion ohne jede Leistungseinbuße auch bei 90 g/m2 Flächengewichten eine hohe Steifigkeit im Wellpappeverbund.

Beste Voraussetzungen für den Flexodruck

Aus Sicht von Prof. Dr. Martin Dreher kann das neue DFTA-Raster gerade auch Toplinern, die für die Kaschierung mit Wellpappe eingesetzt werden, einen Qualitätsschub geben: „Hier werden großformatige Maschinen eingesetzt. Bisher wird noch nicht allzu oft ein so feiner Raster verwendet und wenn er dann auch noch so einfach und unproblematisch in der Anwendung ist, dürften sich gerade diese Leute besonders darüber freuen.“

Generell kann man sagen, dass die Rasterung vor allem dann besonders willkommen und sofort einsetzbar ist, wenn der Druckformhersteller nicht vorhat, die digitalen Bilddaten aufwändig zu retuschieren, um sie an die sonst üblichen Limitationen des Flexodrucks anzupassen.

Darin steckt wahrscheinlich auch die größte Stärke des neuen DFTA-Rasters: Man kann in den meisten Fällen Qualität dazu gewinnen und dabei sogar noch Kosten sparen. Gerade die qualitative Annäherung der Flexodrucke an den Offsetdruck belegen die DFTA-Drucke in der neuen Sappi-Mustermappe auf das Schönste.

DFTA Screen 4.2

Der DFTA Screen 4.2 ist als Softwarepaket bei der DFTA verfügbar. Die Installationsdateien enthalten die notwendigen Schwellwertmatrizen für die Anwendung der Rasterung in gängigen Softwareapplikation wie etwa Adobe Photoshop, die in der Regel bei den Druckformherstellern vorhanden sind. Ferner liegen dem Paket genaue Anweisungen über die Verarbeitung bei.
